Multi 扩展模块-Air
商品编号: 100116
520,01 欧元
不含增值税
Loxone Multi Extension Air 系列 8 个输出，带无源双稳态继电器, 12 个数字输入端, 一个 1 线接口 和 4 个 PWM 输出 可用。
特征：
- 可以放置在任何地方，使其成为改造项目最通用的扩展
- 12 个数字输入端：
- 0 - 28 伏直流电
- 可用作频率计数器（最大 200Hz）
- 出口：
- 8x 数字：（继电器），双稳态，无电位
- 4x PWM：2.1A 用于通道 （12-28VDC）
- 1-Wire 接口：
- 最大 20 个传感器，（最大 50mA）
技术细节：
18 ...28VDC 直流电

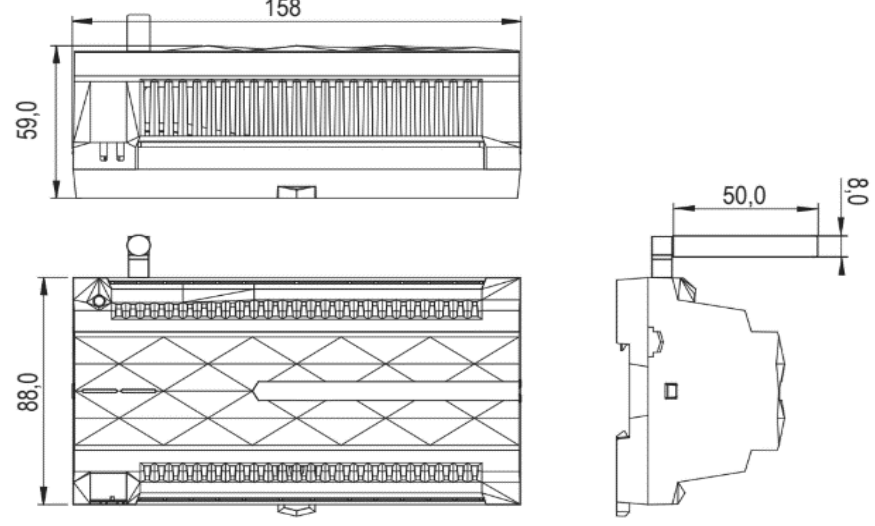

158x88x59 毫米 / 6,22x3,46x2,32 英寸（长 x 宽 x 高）
为您的改造项目提供最通用的扩展
我们的主要应用
对于您的花园： Multi Extension Air 安装在花园分配器中，控制从大气花园照明到自动草坪和花卉灌溉以及花园监控的一切。
对于您的矿池： 自动补水、集成警报系统、夏日沐浴照明、自适应过滤器持续时间,...与 Multi Extension Air 一起，Miniserver 接管了池控制。
对于您的桑拿房：将 Multi Extension Air 独立于 Loxone Miniserver 放置，例如放置在地板分配器中。安装现场按钮，打开或关闭桑拿加热器，提供合适的照明氛围、温度和更舒适的感觉！
规格
18 ...28VDC 直流电
类型。0.34W，最大 1.74W
12 个数字输入端
逻辑 0： 0 ...2.2VDC
未定义：2.2 ...3.8VDC
逻辑 1：3.8...28VDC 直流电
可用作频率计数器：
最大频率：200Hz
最小脉冲宽度：+2.5ms
精度：+/- 1Hz
8 个数字输出（继电器），双稳态，无电位：
最大 250VAC
cosφ=1 时为 16A （IEC）
最大 250VAC cosφ=1 时为 15A （UL）
最大 30VDC
总负载 5A
最大 48A
4 个 PWM 输出：每通道 2.1A，12 ...28VDC
PWM
频率：
照度：123Hz;控制信号： 26 ...1627 赫兹
1-Wire 接口：
最多 20 个传感器，（最大 50mA）
Loxone Air：
868MHz（SRD 波段欧洲），4 个通道可选
915MHz（ISM 波段区域 2），10 个通道可选
最大发射功率 3.16mW
SMA 插座，包括 1.8 dBi 短截线天线
8.7瓦
-20 ...55°C / -4 ...华氏度 131°F
最大 95% r.H.（非冷凝）
IP20 防护等级
0,05 …2.5 平方毫米 / AWG30 ...12
负载
>12A：最小 2.5mm² / 最小 AWG12
6 …7.5 毫米 / 0.24 ...0.30”
0.5 ... 0.6Nm / 0.37 ... 0.44 lbf ft
min. 80°C / 176°F für IEC,
min. 75°C / 167°F für UL
Hutschiene nach EN50022, 35mm
Schwarz: RAL9005
Matt
338g
412g
158x88x59mm / 6,22x3,46x2,32” (LxBxH)
180x110x65mm / 7,08x4,33x2,56” (LxBxH)
Type 1 (EN60730-1)
2,5kV (UL60730-1, max. Höhe 2000m)
2
1 X
SMA 天线
