Tree扩展模块

商品编号: 100218

108,61 €

不含增值税

Loxone Tree Extension 用于 迷你服务器的扩展，并允许 集成众多设备，它链接到 Loxone Tree 技术 装备。

特征：

两个Tree连接器，每个分支最多 50 个设备
减少多达 80% 的布线
线形、星形和Tree布线拓扑
高无延迟传输速度
可更新性
内置诊断
加密通信

技术细节：

电源:

9 …28VDC 直流电

产品尺寸:

88x35.4x57 毫米 / 3.46x1.39x2.24 英寸（长 x 宽 x 高），2 个刻度单元

有货 · 24 小时内准备发货

Tree扩展模块 • 100218

有货 · 24 小时内准备发货

108,61 €

特征

规格

交付清单

附加组件

易于布线。完全可扩展。

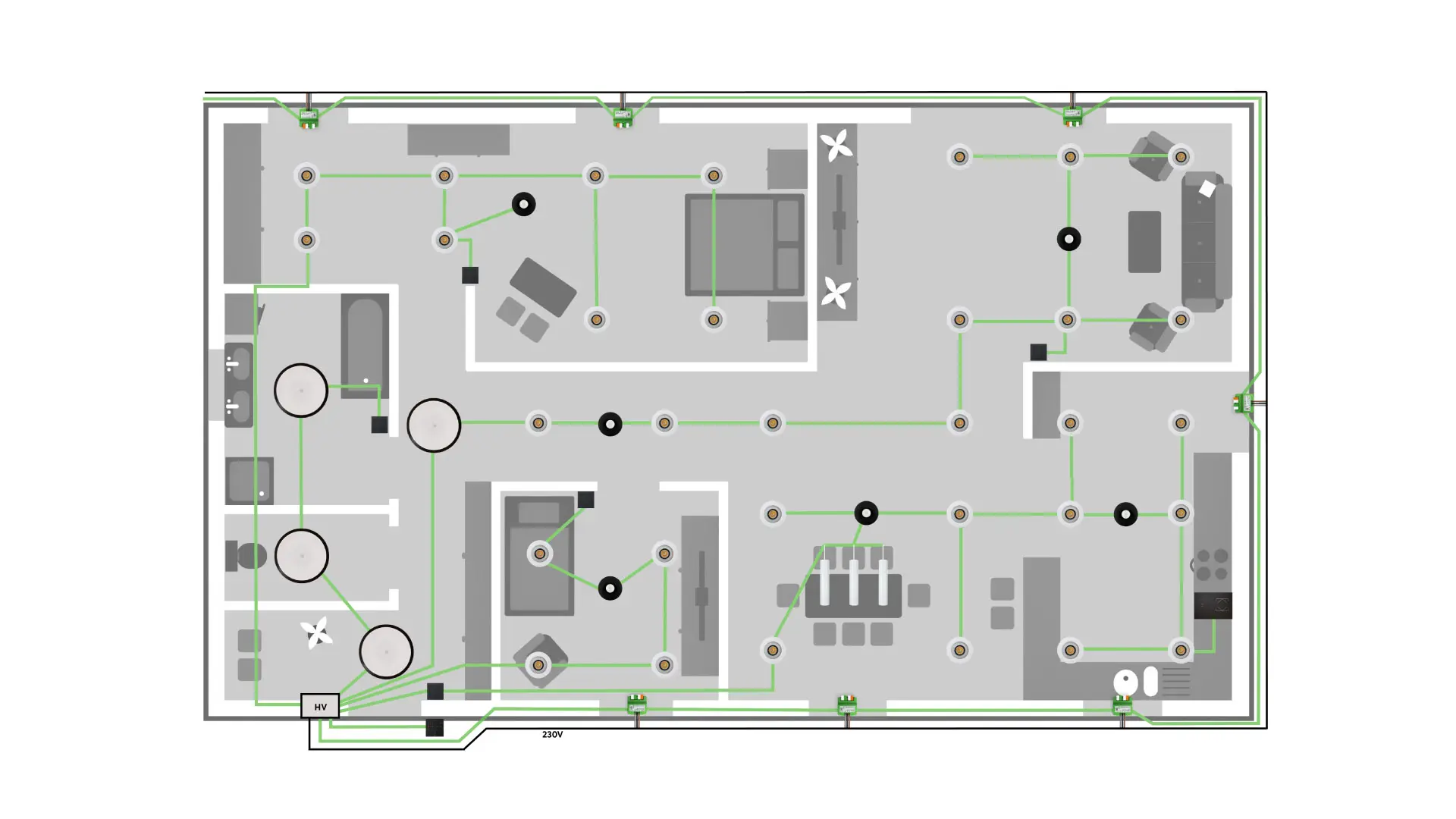

随着 Loxone Tree 的发展，我们追求一个明确的目标：将住宅和商业建筑中按钮、传感器和照明设备的布线和安装工作减少到最低限度。

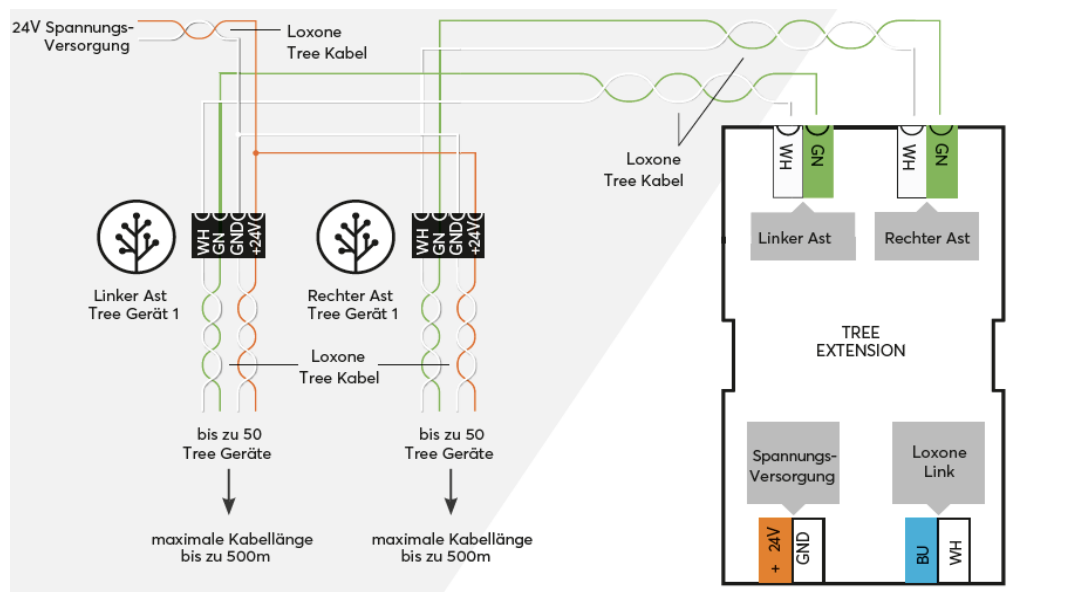

每个分支最多可以将 50 个 Tree 外围设备连接到 Tree Extension 的两个连接。每个分支的最大电缆长度可达 500 米。

产品数据表文件夹符合性声明符合性声明 CZ 符合性声明 PL CB 测试证书 ETL 证书文档 ↗

规格

电源

9 …28VDC 直流电

电气数据

功耗

类型。0.30瓦

最大负载时的功率耗散

0.12 瓦

温度

-40 ...70°C / -40 ...华氏度 158°F

接口

Loxone Tree

2 个分支，每个分支最多 50 台设备，每个分支的电缆长度最大为 500 米Loxone Link：连接到迷你服务器

环境条件

湿度

最大 95% r.H.（非冷凝）

保护

IP20 防护等级

连接

导体横截面

洛克松Tree： 0.25 ...0.8 平方毫米 / AWG23 ...18

电源，Loxone Link：0.05 ...2.5 平方毫米 / AWG30 ...12

剥线长度

Loxone Tree：5 毫米/0.2 英寸

电源，Loxone Link： 6 ...7.5 毫米 / 0.24 ...0,30”

夹具的扭矩

洛克松Tree： -

电源，Loxone Link： 0.5 ...0.6 牛米 / 0.37 ...0.44 磅力英尺

耐温性

洛克松Tree： -40 ...105°C / -40 ...221°华氏度

电源，Loxone Link：最低 80°C / 176°F （IEC），最低 75°C / 167°F （UL）

连接

产品

安装类型

符合 EN50022 的 DIN 导轨，35 毫米

Farbe

Schwarz: RAL9005

Glanzgrad

Matt

Gewicht & Abmessungen

Nettogewicht

60g

Bruttogewicht

85g

Produktmaße

88x35,4x57mm / 3,46x1,39x2,24” (LxBxH), 2 Teilungseinheiten

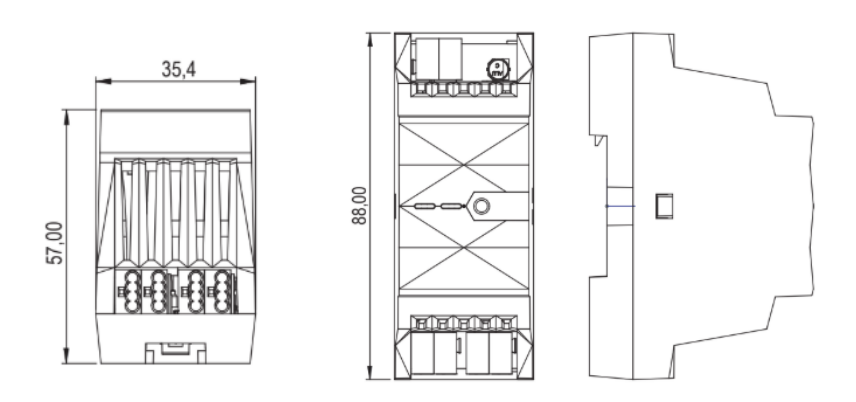

Produktmaßzeichnung

Packmaß

113x69x70.5mm / 4.45x2.72x2.78” (LxWxH)

CertificatesandCompatibilities

1 X Tree扩展

1 X

IDC 工具
