自动遮阳 - 被动冷却

遮阳是一种非常有效的被动降温元素。遮阳的目的是为了防止室内过热，但同时又不遮挡光线。百叶窗是理想的选择。

它们的板条可以调整到一定角度，以反射尽可能多的太阳热量，同时让尽可能多的自然光照进室内。在 Loxone 标准中，自动遮阳与室内温度有关。当房间开始过热时，Loxone 就会启动遮阳。它只在需要遮阳的房间内遮阳，并且只在必要的时间内遮阳。当阳光不再照进房间时，就不再需要遮阳了。

自动遮阳原理

如前所述，自动遮阳在各个房间的被动冷却中起着重要作用，因此只需消耗一小部分能源就能改善每个房间的气候。为了使遮阳真正发挥作用，程序会检查必须同时满足的 3 个条件：

1. 室温

这些条件之一是遮阳需求，这是基于室温的。需求由预设温度处理，我们希望利用遮阳来发挥优势。

制冷模式下的遮阳需求- 此时，如果智能房间控制器处于制冷模式时温度开始上升，则应在请求制冷电源主动制冷之前发送请求

供暖模式下的遮阳需求- 在这种情况下，智能房间控制器首先转向主动供暖能源，但同时保持遮阳打开，因为我们使用太阳能免费为房间供电。在这种情况下，只有当房间加热到足够的温度并且存在过热风险时，才会发送遮阳请求。

2.阳光

日照阈值是根据当前日照计算得出的函数。Miniserver 设置中的当前时间和地理位置用于计算日照。如果当前测量值超过，我们就知道太阳辐射的能量足以使房间过热 - 自动遮阳条件中的第二个。

更多信息请参阅Sunshine 输入文档。

3. 太阳方向-遮阳周期

遮阳所需的另一个条件是有关太阳是否在窗户方向的信息。项目应始终设置地理坐标，以主动概览太阳的位置并将其与计算出的遮阳时间进行比较。

这个遮阳周期是根据自动遮阳块的参数每天计算的。

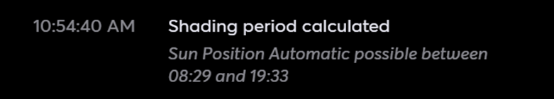

自动遮阳历史记录 - 遮阳周期

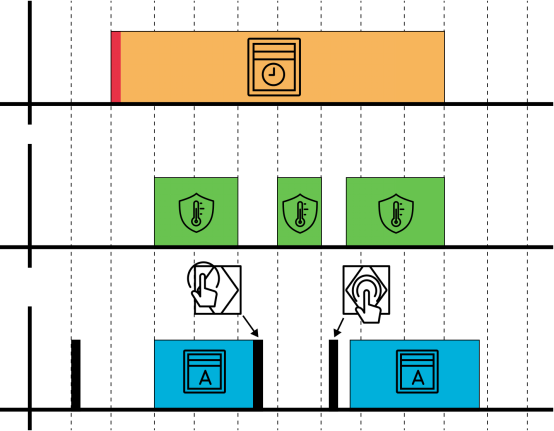

整体情况

每天开始时都会计算遮阳周期。如果在遮阳周期开始前发生手动干预（App、T5、外部逻辑），则自动化会在遮阳周期开始时重新启动。

从重启开始，系统会等待所有三个条件（室温上升、阳光、太阳方向）是否同时发生。如果同时满足，则自动遮阳将启动。

但是，如果再次发生手动干预，自动遮阳将停止。并且只有在重新启动时，此自动化才会重新启动：

·双击-离开房间时，逻辑

·下一个遮阳周期开始时

在遮阳期结束时，将执行预定义的操作 - Spe - 太阳位置自动结束操作 -例如“完全打开遮阳”。

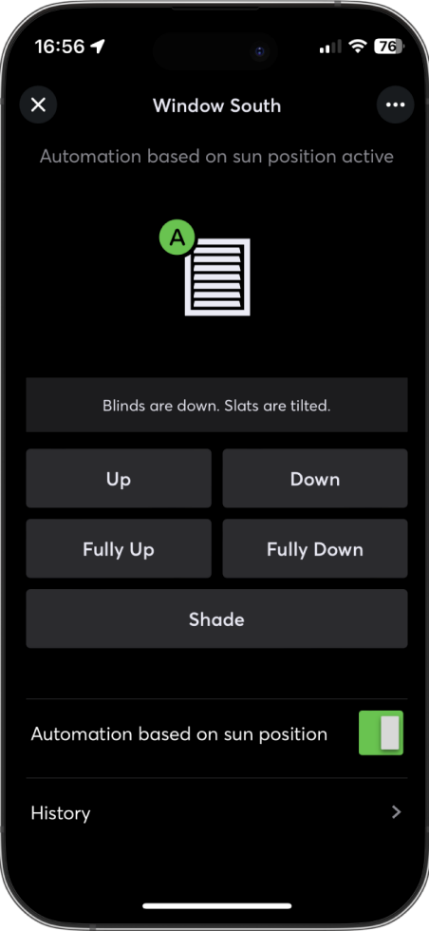

基于太阳位置的自动化 - Loxone 应用程序

该应用程序允许我们根据太阳位置激活自动化。但是，此自动化与被动冷却自动化不同。因此，如果我在 Loxone 应用程序中激活此自动化，则只会检查太阳的位置。

自动遮阳的最重要输入：

Sps - 在遮阳周期开始时开启时自动激活太阳位置，或者在遮阳周期间通过脉冲激活太阳位置。

Spr-根据三个条件（室温、日照、太阳方向）重新激活自动遮阳。

Dwc——窗户/门触点输入。

自动遮阳的最重要参数：

Dir—遮阳装置相对于地理北方的罗盘方向。

Dts / Dte——着色期开始/结束的方向容差。

Spos -日出后几分钟内自动开始相对于日出位置的太阳位置偏移

Spoe -日落前几分钟内自动结束相对于日落的太阳位置偏移

Spe - 太阳位置自动结束动作

Spm – 太阳位置自动模式 - 最佳冷却/最佳亮度

Bld – 间隙持续时间（仅影响板条调节）

Bldo – 间隙持续时间相反（仅影响板条调节）

参数解释：

Dts和Dte -根据外部障碍物（树木、周围建筑物等）调整遮光时间

Spos - 日出后太阳位置自动延迟此分钟数。这与日出后可能无法直接晒到太阳的窗户有关。

Spoe -太阳位置自动将提前日落前的分钟数。这与日落前可能受太阳影响的窗户有关。

Spe - 确定自动遮阳期结束后，百叶窗是升起、放下、保持在当前位置还是拉直。

· 0 = 无动作

· 1 = 完全打开

· 2 = 完全关闭

· 3 = 将板条设置为水平

Spm –太阳位置自动模式。有四种模式可供选择：

· 0 = 最佳亮度 - 无直射阳光，光线充足。自动关闭，遮光关闭。如果输入 (Sps) 处于活动状态，脉冲开启 (Spr) 将重新启动太阳位置自动装置。

· 1 = 最佳冷却 - 阻挡更多太阳辐射，但也会导致亮度降低。关闭遮光后，自动保持关闭状态。如果输入 (Sps) 处于活动状态，则脉冲开启 (Spr) 会重新启动太阳位置自动装置。

· 2 = 最佳亮度 - 无直射阳光，光线充足。即使遮光帘关闭，自动功能也会激活。

· 3 = 最佳冷却 - 阻挡更多的太阳辐射，但也会导致亮度降低。即使遮阳板关闭，也会自动激活。

Bld、Bldo –启动时间。为了调整百叶窗板的阳光照射，遮阳电机的切换时间非常短。电机开始旋转大约需要 0.2 秒。使用自动遮阳时，继电器接通的时间非常短（例如 0.2 秒），因此百叶窗板会进行小幅校正。

因此，电机没有时间转动，遮阳板也不会移动。为此，必须增加启动时间，以便 Miniserver 可以计算出正确的时间来校正叶片。

Bld值可以在电机数据表中找到。通常它以延迟启动、启动时间或唤醒时间的形式给出。

Bldo补充Bld参数，此时，除了发动机启动时间外，还必须包括补偿遮阳帘机械间隙的时间。通常Bldo = Bld + 0,15

编程过程

1. 将窗口触点的数字输入连接到 Dwc 输入

2.否定DWC的输入

3. 测试遮光板对打开的窗户的反应，并查看可视化效果 - 只要窗户打开，按钮输入和通过应用程序执行完整上下移动的功能就会被阻止。当窗户关闭时，遮光板的功能就会恢复。

4. 如果使用智能房间控制器，请创建一个引用，将智能房间控制器块上的输出 Shd 与自动遮阳上的 Sps 输入连接起来 - 这会导致遮光对房间过热做出反应。如果达到与输入ϑ h/ ϑ c 连接的实际房间温度，则在满足其他 2 个条件（阳光、太阳位置）时激活自动遮阳。

5. 如果使用离开房间 [房间名称] 记忆标志，请将其连接到 Spr 输入。如果您在遮阳周期间手动中断遮光，则自动遮阳将被停用。当您离开房间时，此功能会将百叶窗切换回自动模式。

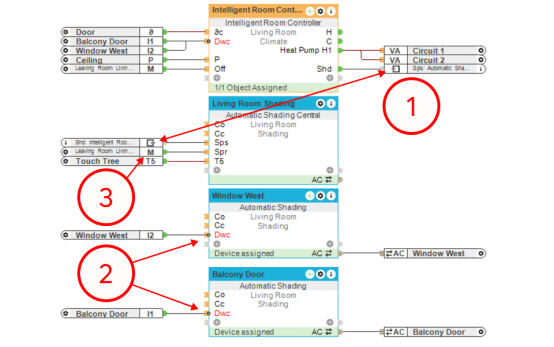

例子：

客厅规划

1. 激活自动遮阳的参考指向中央块。

2. 窗口触点连接到相应块自动遮阳的否定输入。

3. 记忆标志“离开房间 [房间名称]”重新激活自动遮阳
