流动温度计算器

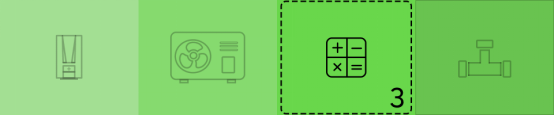

第 3 阶段——流动温度计算

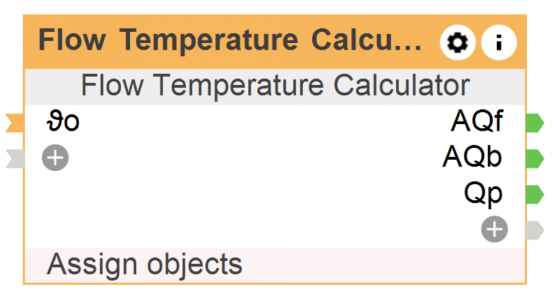

块文档：

最重要的输入：

ϑ o – 当前室外温度

Tb——缓冲罐温度

最重要的输出：

AQf – 所需流动温度的输出

AQb – 所需缓冲罐温度的输出

Qp——泵/混合阀输出

最重要的参数：

Min – 最低流动温度

Max – 最大流动温度

B - 缓冲液目标温度偏移

提示：Ps - 泵停止参数可确保泵在每个设定时间（天）内运行一小段时间。这可防止泵在供暖季节之外停止运行。

流量温度计算器根据 IRC 块的需求和外部温度计算加热或冷却所需的水温。流量温度计算器还可以启用混合阀和泵。根据计算出的温度，流量温度计算器等待储水箱充分加热。如果缓冲温度高于（参数 B 默认设置为 5°C）所需的流量温度，则触发 Qp 输出以启用泵/混合阀。

注意：该块没有可视化

编程过程

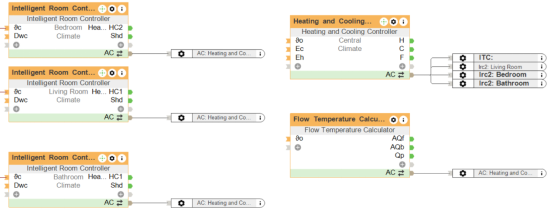

1. 将流量温度计算器块插入到中央供暖编程页面。在编程页面上插入块后，您可以选择与该块关联的 IRC 块。

2. 如果您不使用室外温度系统变量，请将室外温度连接到ϑ o 输入。

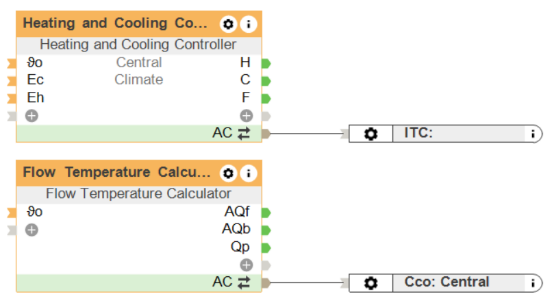

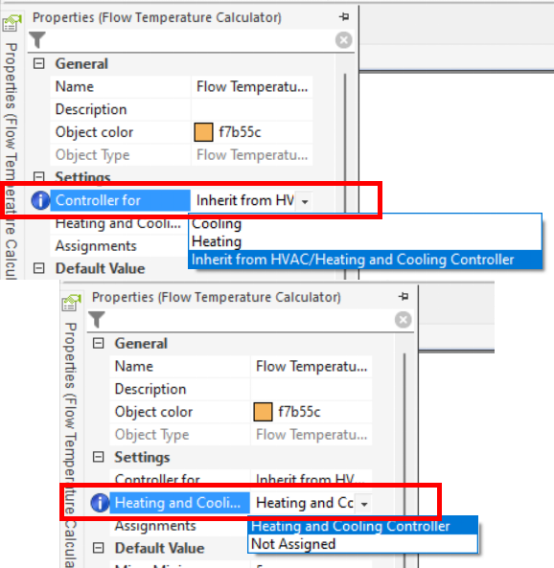

3. 根据项目要求，必须将模块设置为冷却/加热或连接到加热和冷却控制器模块，以便它能够继承这些设置。然后，流动温度计算器将决定是否计算加热、冷却的流动温度或不执行任何操作。

4. 设置参数 Min 和 Max - 最小和最大流动温度，并且如有必要，调整等热控制 S 和 N（斜率和偏移）的加热曲线参数。

5. 输出 AQf、AQr 和 AQl 用于连接逻辑来控制加热或冷却源的功率：

· AQf – 所需流动温度（°C）

· AQr – 要求单位：°C/m²

· AQl – 要求（%）

注意：请注意，加热和冷却控制器不控制任何逻辑。在程序中，它仅用于决定是否加热、冷却或不执行任何操作。流量温度计算器块的 AQf 输出计算热泵的所需温度。在这种情况下，热泵根据传输的设定流量温度将自身设置为所需模式。
