智能房间控制器

第 1 阶段 - 智能房间控制器 (Irc2)

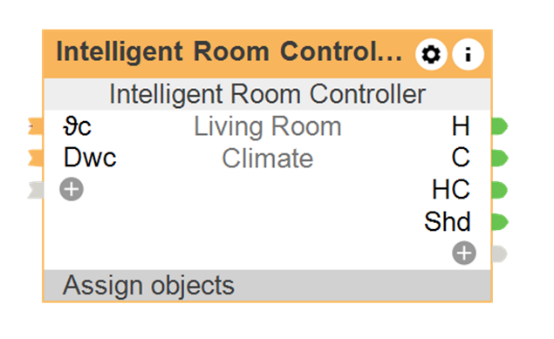

模块文档：智能房间控制器

最重要的输入：

ϑ c - 当前室温

Dwc-窗户/门触点输入

P——存在输入

最重要的输出：

H——加热阀门执行器输出

C——冷却阀执行器输出

HC - 联合供暖/制冷阀门执行器输出

Shd - 自动遮光请求

最重要的参数：

ϑ ch/ ϑ cc - 加热/冷却舒适温度

ϑ eh/ ϑ ec - 加热/冷却生态（节能）温度

ϑ sh/ ϑ sc - 加热/冷却遮光激活温度

提示：Vs -阀门静止参数可确保阀门执行器每隔设定时间打开和关闭一次。这可确保即使供暖/制冷季节结束后阀门仍继续移动，从而防止因长时间不活动而导致的问题。

智能房间控制器代表具有智能功能的传统房间恒温器。功能块能够使用预测模糊逻辑进行加热或冷却，并可与自动遮阳连接。它还可以对打开的窗户和存在传感器做出反应。它具有温度调度程序，可以链接到操作模式。

编程过程

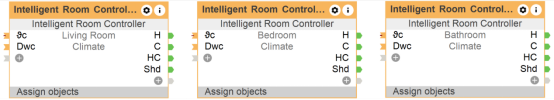

1. 将智能房间控制器（Irc2）块插入房间

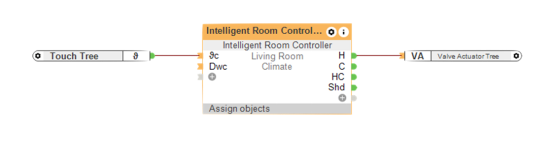

2. 将温度传感器连接到Loxone Touch 的ϑ c 输入

3. 将阀门执行器树/空气阀连接到 H/C/HC 输出

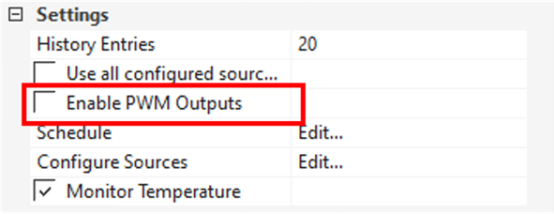

默认模拟输出 H、C 和 HC 可以转换为 PWM 输出。输出值将不再是连续的阀门执行器 0-10 (0-100%) 控制，而只是关闭/打开。

可以使用 PWM 参数设置 PWM 周期。

注意： pwm 越快，控制越平滑，但要注意开关继电器的寿命。频繁的切换会缩短其寿命。

综合时间表

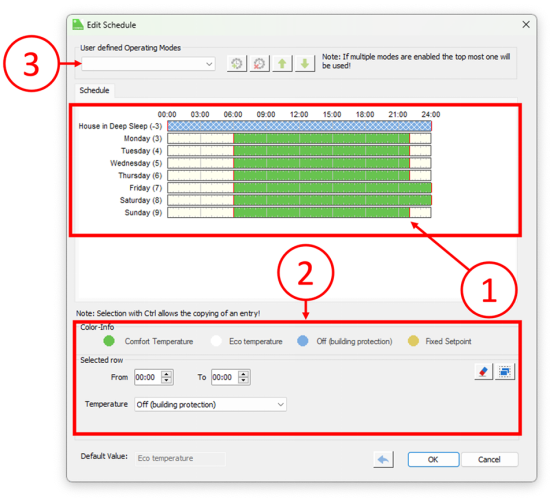

    通过双击该块，可以获得能源的资源设置和调度程序设置：

1. 每周计划，可使用多种操作模式

2. 设定时间和目标温度

3. 添加并优先考虑用户模式

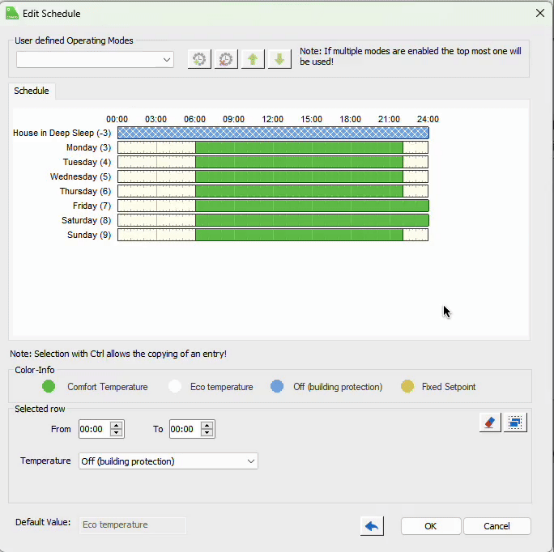

在时间表中可以设置以下时间段：

舒适温度

环保温度

关闭（建筑保护）

固定设定点

注意：定时器设置所需的舒适温度时间，而不是系统开始加热/冷却的时间。得益于预测模糊逻辑，Irc2 本身可以确定提前多久开始准备房间。

用户模式

默认程序可以通过自定义操作模式进行补充。

例如，工作日的舒适温度为 06-22 小时，通过添加用户模式“公共假日”，可以将舒适温度设置为午夜。操作模式的优先级是连续的 -列表中第一个 ACTIVE 操作模式具有最高优先级。

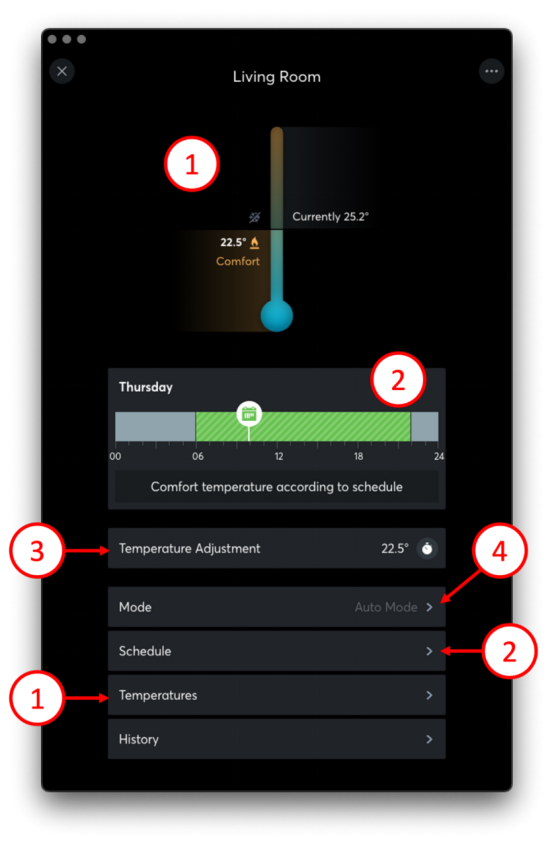

可视化

1. 供暖状态基本概览。点击可调整舒适度和环保温度设置。

2. 时间安排

3. 临时更改Irc2模式（定时器启动）

4. 永久模式变更

注意：Irc2 块根据所连接的外围设备调整其选项。如果阀门执行器在输出 H 处连接到块，则冷却设置不可用。

当外设连接到冷却输出 C 或组合输出 HC 时，该模块还将允许设置冷却温度。同样，当 Irc2 模块连接到自动遮光模块时，将有选项用于设置遮光温度。
