混合阀控制器

第 4 阶段 - 混合阀控制器

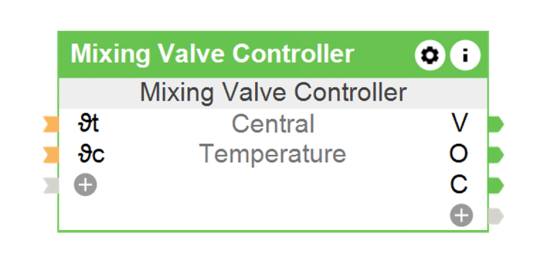

块文档：混合阀

最重要的输入：

ϑ t - 输入所需水温

ϑ c - 当前水温输入

最重要的输出：

V-模拟阀门位置0-10/模拟输出0-10V

O——开路继电器输出

C——继电器输出关闭

最重要的参数：

Td——混合时间

St——控制器的采样时间

模式- 混合操作 - 正常 / 倒置（冷却）

Offm – 关闭时的混合位置
0 = 不变
1 = 打开
2 = 关闭

根据实际温度和设定温度，混合阀调节冷热水的比例（类似于浴室中的水龙头）。该模块根据 St 参数间隔测量实际温度，并允许控制 0-10V 控制的模拟阀或由两个继电器控制的数字阀（一个用于打开，一个用于关闭）。

注意：为了正确操作，必须设置混合阀的运行时间和控制方向。两者都取决于阀门的具体类型和实际系统中的接线。

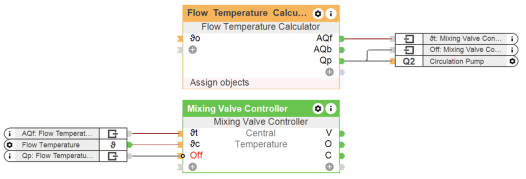

编程过程

1. 将混合阀控制器功能块插入中央供暖编程页面。

2. 将流量温度计算器的 AQf 输出连接到混合阀的ϑ t 输入。

3. 将位于混合阀出口下游的温度传感器连接到输入

4. 否定混合阀块上的 Off 输入，并将流量温度计算器块的 Qp 输出连接到它

5. 将必要的逻辑连接到输出：O 和 C 输出：继电器打开和关闭数字混合阀输出 V：用于控制模拟混合阀的模拟输出

6. 设置混合阀行程持续时间 - Td（有关时间，请参阅混合阀文档），如果需要，调整测量周期 S、Kp 和 Kpi（PI 控制器的比例和积分参数）

解释：只要储罐尚未准备就绪（温度 Tb 低于所需的 AQb），循环器就会关闭，同时混合阀会通过否定的 Off 输入被阻塞。当储罐准备就绪时，循环泵就会打开，混合阀就会解锁。根据当前温度ϑ c 和所需温度ϑ t，该块会调整阀门设置。

注意： Offm 参数决定了当 Off 输入激活时阀门被设置到的位置。关于实际混合阀接线，必须设置该参数，以便当 Off 输入激活时，实际混合阀打开以提供冷水。否则，系统可能会被热水损坏。

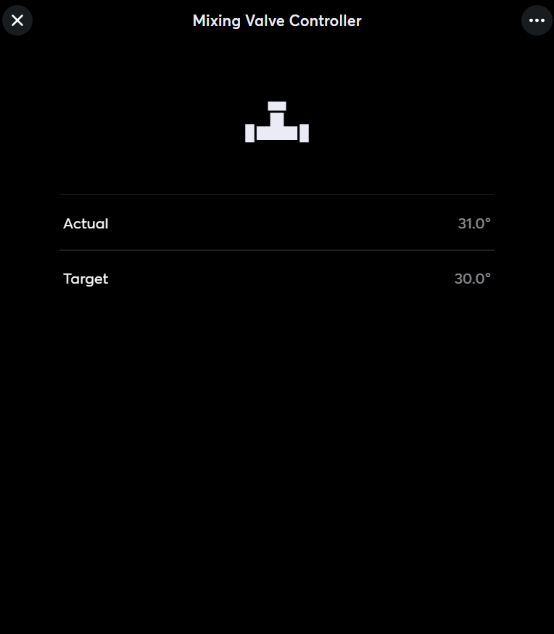

可视化

混合阀块在可视化中显示当前和期望的温度值。

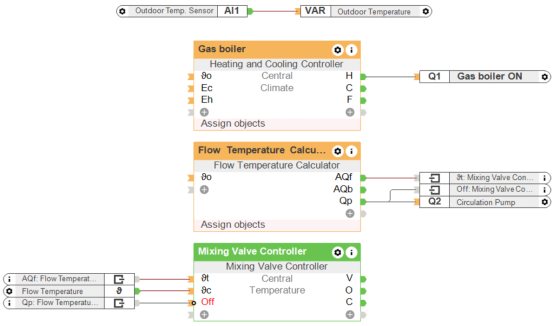

编程示例
